iTOP-3399 开发平台是基于瑞芯微的 RK3399 处理器设计开发的一款产品，Rockchip RK3399 是瑞芯微推出的一款低功耗，高性能的应用处理器芯片。该芯片基于 Big.Little 架构，即具有独立的 NEON 协同处理器的双核 Cortex-A72 及四核 Cortex-A53 组合架构。芯片主要应用于计算机，个人互联网移动设备，人脸识别设备、无人机、机器人、游戏终端、广告机/一体机、金融 POS 类、车载控制业、云端服务，VOIP 视频会议系统、医疗类、安防/监控/警务、工控类、IoT 物联网领域、VR 等近百行业应用产品。
iTOP-3399 开发板平台均由核心板和底板构成，核心板的主要芯片有 CPU,内存，EMMC，电源管理，EEPROM 等,并且核心板兼容同一底板，使用我们的核心板以及操作系统，您只需要根据您的业务需求来开发自己的底板和应用程序即可，让您从复杂的平台搭建的环境中脱离，加速您产品上线的时间。核心板采用 10 层 PCB 沉金工艺，紧凑精致，通过了苛刻的 EMI 测试，扩展引脚多大 320 多个，连接方式有连接器方式，符合大部分应用场景，并且核心板连接方式均经过大批量检验，更优的排列给您更放心的连接性能。
核心板参数
尺寸：6.5*5.5cm
高度： 连同连接器在内0.26cm
CPU： Rockchip RK3399 28纳米HKMG制程 双核Cortex-A72 1.8/2.0GHz；四核Cortex-A53 1.4GHz
内存： 2GB 双通道DDR3(4GB可选)
存储： 16GB EMMC
电源管理： 官方推荐RK808芯片
工作电压： 3.3V供电
系统支持： Android8.1系统；Ubuntu16.04系统；Debian9系统
接口： 支持双USB3.0 Type-C接口;支持PCIe 2.1 (4 full-duplex lanes );内置低功耗MCU;8路数字麦克风阵列输入
引角扩展： 引出脚多达320个，满足用户各类扩展需求
多媒体 支持4K VP9 and 4K 10bits H265/H264 视频解码，高达60fps;1080P 多格式视频解码 (VC-1, MPEG-1/2/4, VP8)
运行温度： 0度至+80度区间，设备工作正常，运行良好！
应用范围： 可广泛用于人脸识别设备、无人机、机器人、游戏终端、广告机/一体机、金融POS类、车载控制业、云端服务、VOIP视频会议系统、医疗类、安防/监控/警务、工控类、IoT物联网领域、VR等近百行业应用产品。

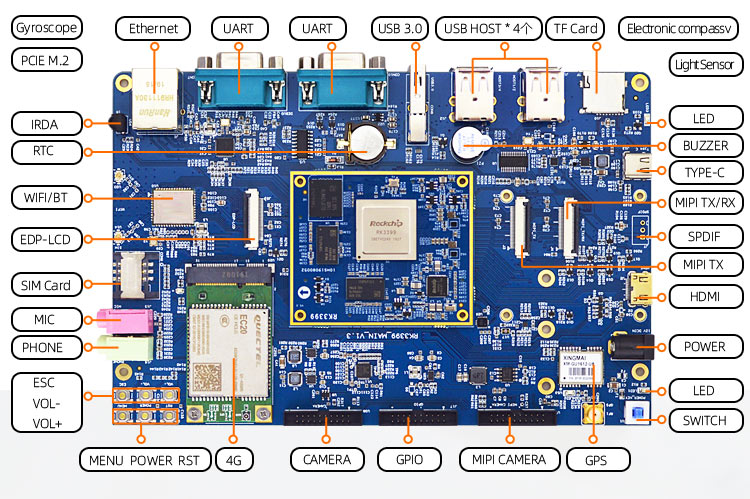

底板参数
尺寸： 19cm*12cm
PCB板： 4层
POWER： 电直流电源输入接口，12V/2A电源输入
GPS模块： 支持（选配）
SWITCH： 电源开关
WIFI/BT： 双频2.4G/5G WIFI、Bluetooth4.1二合一模块
HDMI接口： 1路 HDMI2.0输出接口
EDP LCD： 1路
Type-C： 1路 Type-C USB3.0接口，兼容OTG功能
MIPI_TX： 1路
TF卡槽： 1个
MIPI_TX/RX： 1路
USB HOST： 4路 USB2.0接口；1路 USB3.0接口；
SPDIF： 光纤输出接口
串口： 2路RS232串口
BUZZER： 1个蜂鸣器
网口： 1路千兆以太网（10/100/1000Mbps）
RTC： 实时时钟
IRDA： 1个
GPIO接口： 20PIN，包括2路 ADC、2路I2C、 5v、3.3v电源和地
SIM卡槽： 1个
LED： 3个
PHONE： 支持耳机输出
PCIE： PCIE M.2接口
MIC： 支持MIC输入
陀螺仪： 支持
按键： 6个
电子罗盘： 支持
4G模块： 全网通(选配)
GPIO： 20路
CAMERA接口： CAMERA 1路、MIPI CAMERA1路
